Ventilatsiooniseade soojustagastusega AM 150

Tellitav toode

AM 150 — on detsentraliseeritud ventilatsiooniseade soojustagastusega,

mis sobib eriti hästi kontoritesse 1-2 inimesele ning väikestesse koosoleku- ja rühmaruumidesse.

Tänu võimalusele juhtida ventilatsiooni individuaalselt olenevalt liikumisest ja/või ruumi CO₂ tasemest, töötab seade ainult siis, kui vaja. See võimaldab säästa energiat.

Juhtimist saab ühendada Airmasteri pilvelahendusega Airlinq Online, et tsentraliseeritult kontrollida ja jälgida kõiki teie Airmasteri ventilatsiooniseadmeid. Loomulikult saab ventilatsiooniseadet integreerida ka teie enda BMS-i süsteemi Airlinq Online’i ja selle API kaudu.

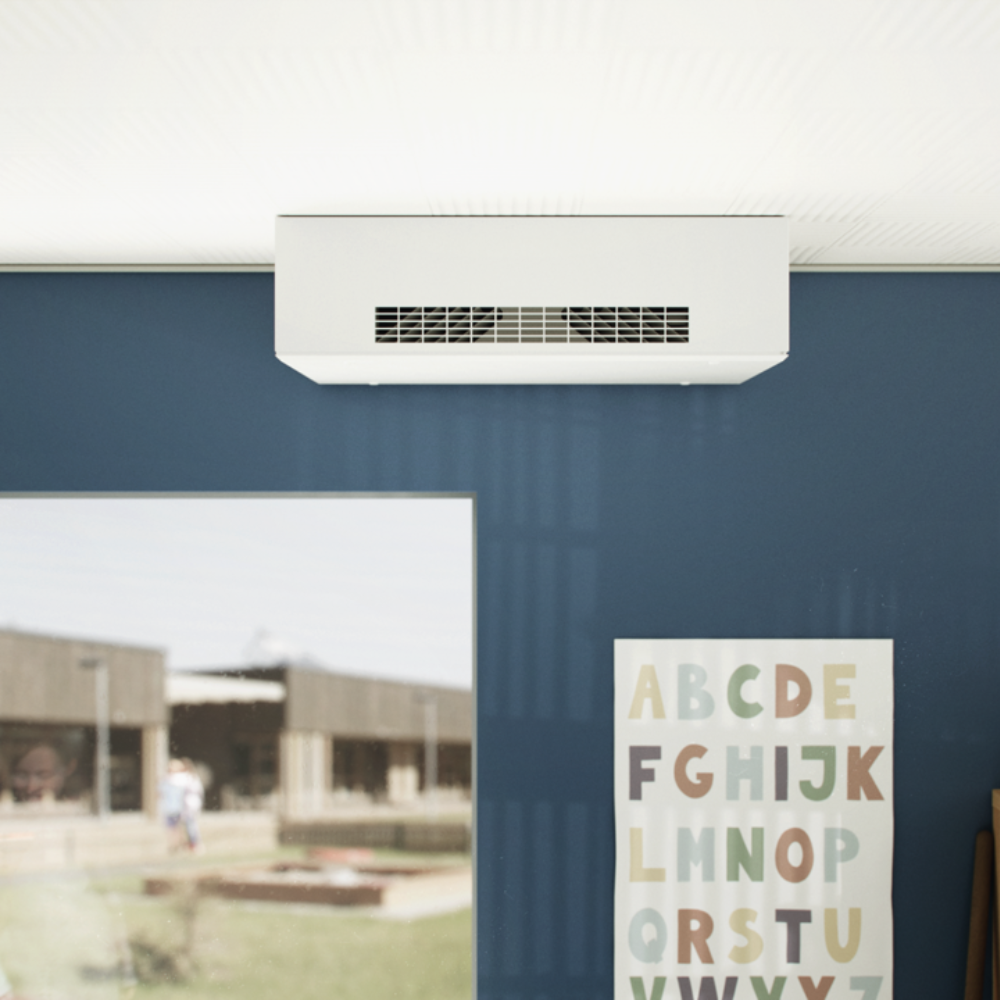

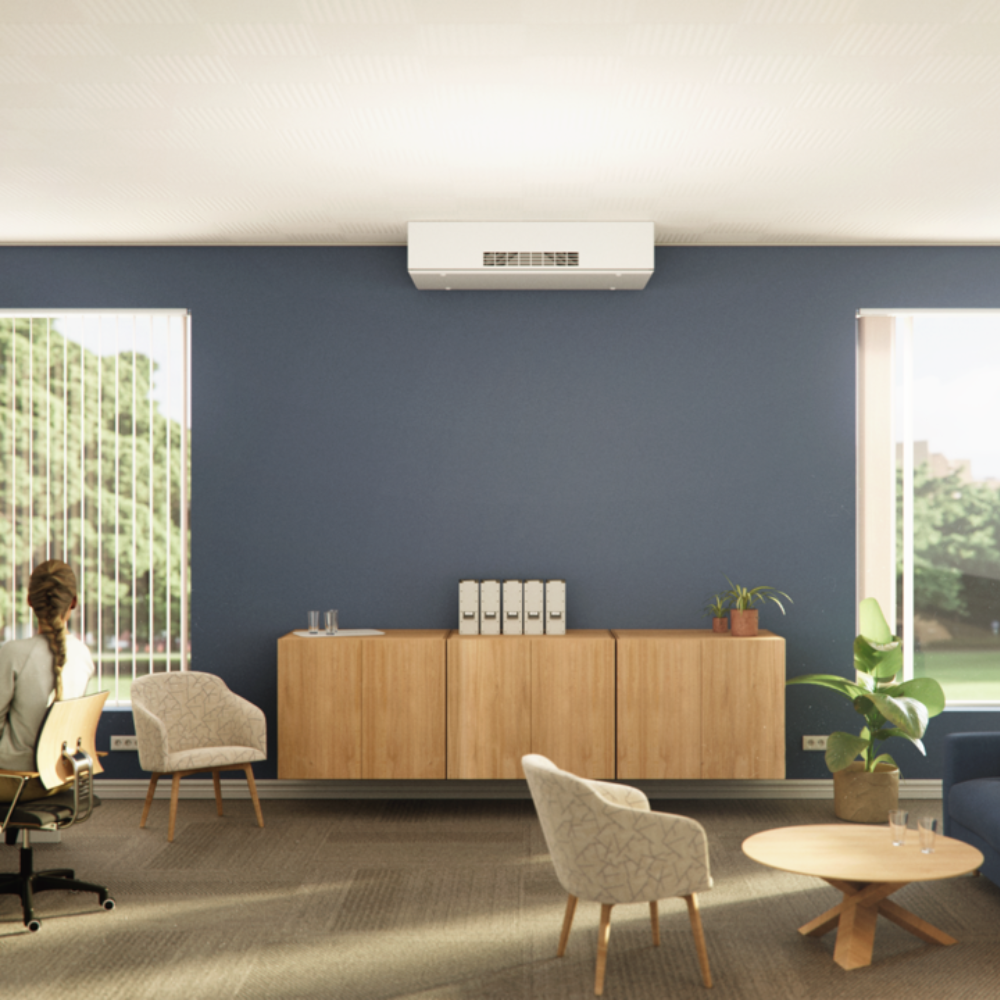

AM 150 — on horisontaalne seinapealne/lage paigaldatav seade, mille õhu sissepuhke ja väljatõmbe avad asuvad seadme taga.

Seda saab paigaldada täielikult nähtavalt või osaliselt lagedesse integreerida, nii et nähtav oleks ainult alumine osa. Väljatõmmet saab samuti ühendada õhukanalitega, mis võimaldab seadet paigaldada difusoorlagedest kõrgemale või ühendada väljatõmbe naaberruumist.

Kasutusnäided:

  • väikesed kontorid
  • väikesed koosoleku- ja sarnased ruumid
  • moodulmajad
  • hotelliruumid

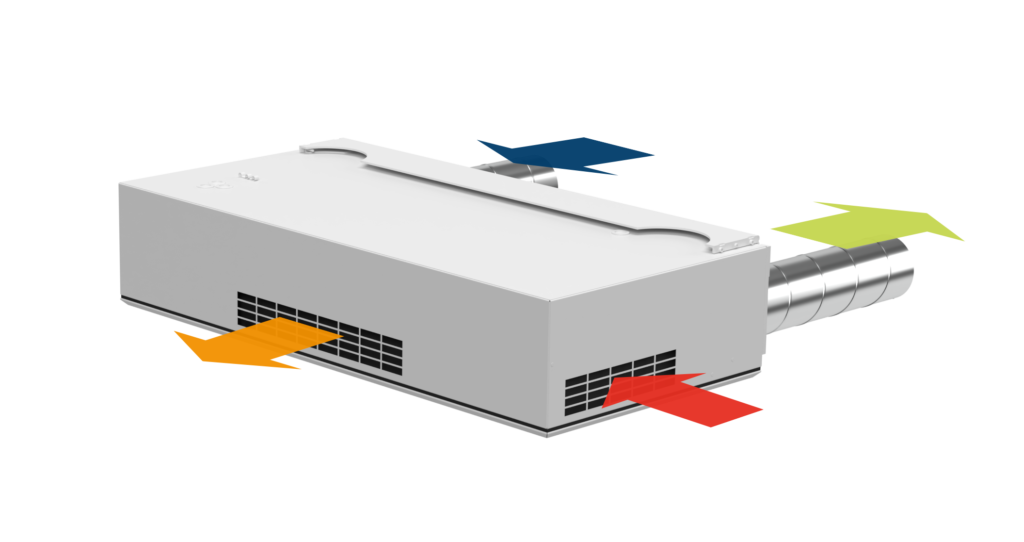

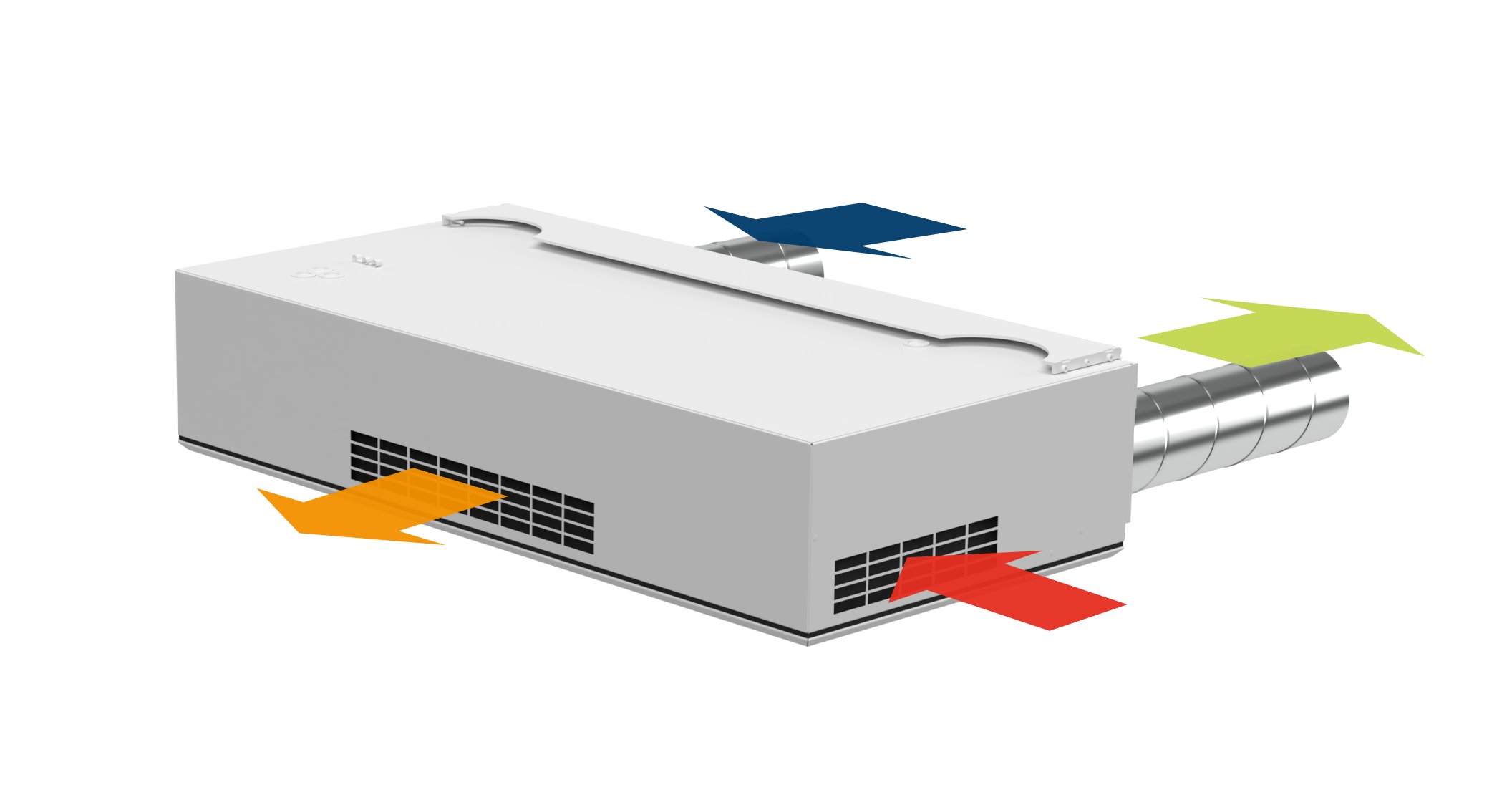

AM 150 H BB

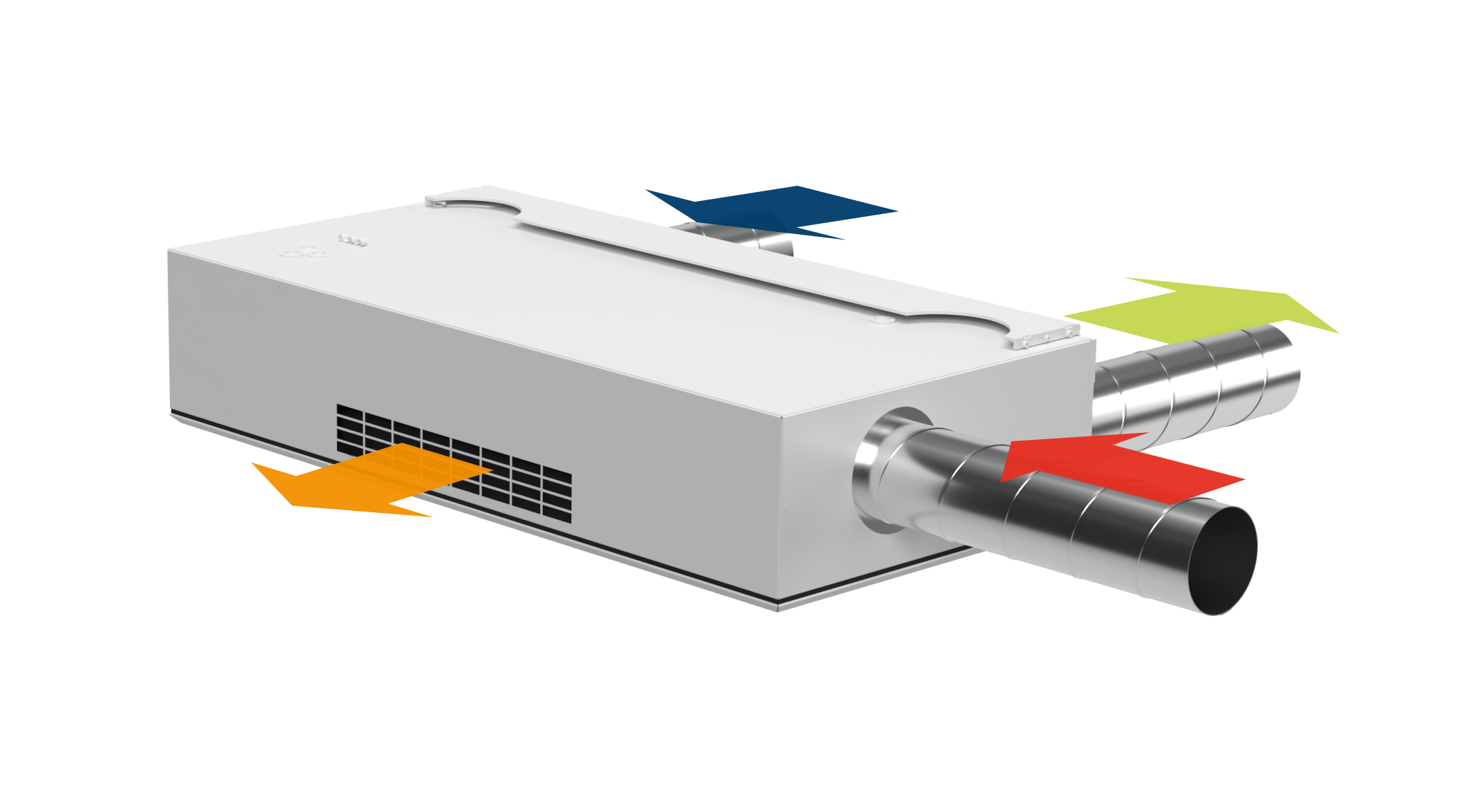

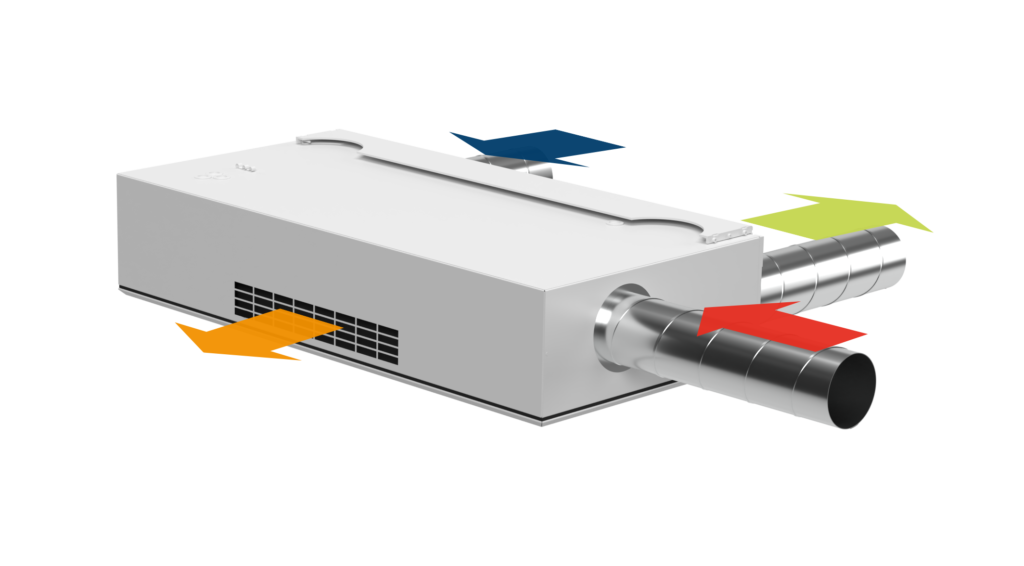

AM 150 H BDE

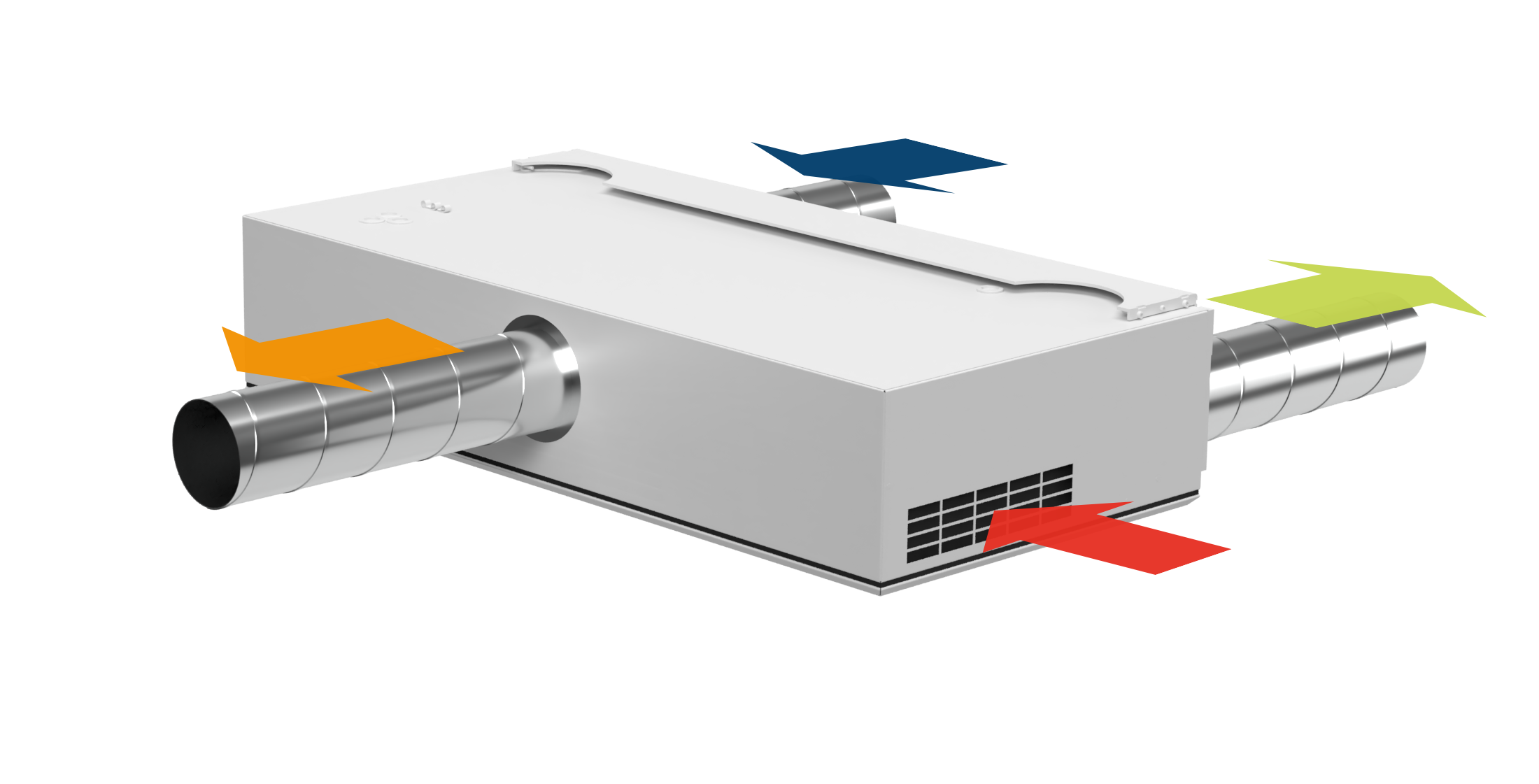

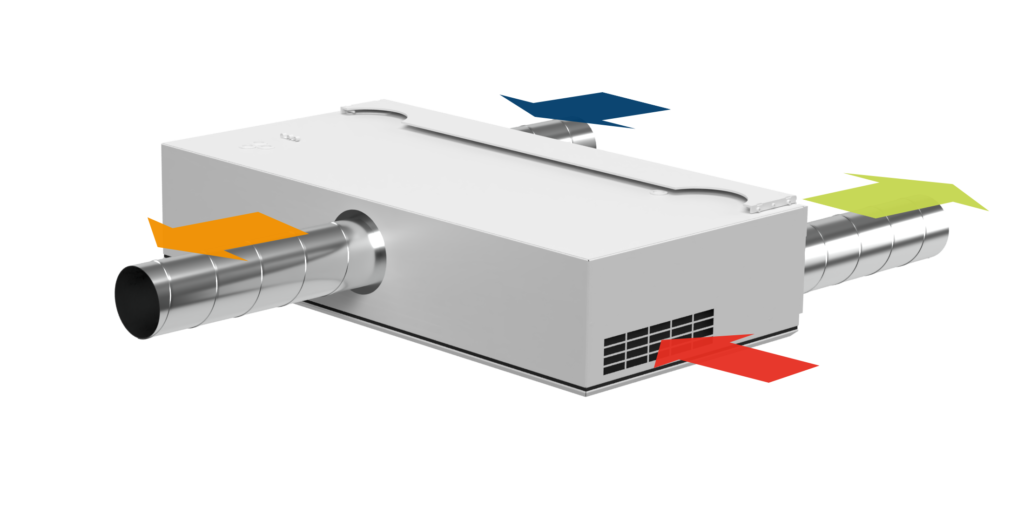

AM 150 H DIB



Tehnilised andmed Filtri klass 30 dB(A) 35 dB(A) Boost
Maksimaalne tootlikkus 1 ePM10 50%

ePM1 55%

ePM1 80%

106 m³/h

84 m³/h

80 m³/h

146 m³/h

117 m³/h

108 m³/h

225 m³/h

206 m³/h

190 m³/h

Heitepikkus (0,2 m/s) 2 ePM10 50%

ePM1 55%

ePM1 80%

2,4 m

2,0 m

1,9 m

3,4 m

2,7 m

2,5 m

4,6 m

4,2 m

3,8 m

Sissepuhkeõhu filter ePM10 50%, ePM1 55% või ePM1 80%
Väljatõmbeõhu filter ePM10 50%
Mõõdud (LxKxS) 1170 × 261 × 572 mm
Kaal, standardne ventilatsiooniseade, komplektne 53 kg
Kaal, korpus 40 kg
Kaal, hoolduskate 13 kg
Värvus, korpus RAL 9010 (valge)
Vastuvoolu soojusvaheti PET (polüetüleentereftalaat)
Energiaklass, vt ELi määrus nr 1254 SEC klass A
Õhulekke klassifikatsioon vt EN1886/EN13141-7 Klass L1 / klass A1
Õhulekke klassifikatsioon, peamine siiber, vt EN1751 Klass 3
IP-kood 10
Kanali ühendus Ø160 mm
Kondensaadipump (võimsus/tõstekõrgus 5 l/h juures) 10 l/h / 6 m
Kondensaadi äravooluvooliku sise-/välisläbimõõt Ø4 mm / Ø6 mm
Toitepinge 220-240V/50Hz, ~1N+PE
Maksimaalne energiatarve 204 W
Maksimaalne vool 1,62 A
Soovitatav kaitse 0,55
Maksimaalne kaitse 13 A (1 faas, tüüp B).

CC-mooduli kasutamisel on see C-tüüpi

Lekkevool AC / DC ≤ 0,52 mA / ≤ 0,0007 mA
Soovitatav rikkevoolukaitselüliti (RCCB) Tüüp B
Elektrilised küttepinnad
Soojusvõimsus 500 W 1000 W 3
Nimivool 2,17 A 4,35 A
Termiline kaitselüliti, käsitsi lähtestamine 100 °C 100 °C





  1. Kõik mõõtmised viidi läbi tavalises töörežiimis standardpaigaldises, kasutades Airmasteri soovitatud fassaadivõresid, katseruumis mõõtmetega 4,0 m x 4,0 m x 2,5 m ruumisumbumisega 7,5 dB. Suuremate ruumide puhul, nt 8,0 m x 10,0 m x 2,5 m, tuleb maha arvata 2 dB, st kasutada saab 2 dB kõrgemat helirõhutaset.
  2. Heitpikkust mõõdetakse 2 °C alljahutatud sissepuhkeõhuga sisselaskehajuti standardseadistusel. Seadistus on kohandatav.
  3. Eriline toode.
