KSK 315-4E

Tellitav toode kuni 4-6 nädalat
Max air flow – 2310 m³/h
Vaata Lisaks

974.69

Saadaval järeltellimisel

Product Description

FUNKTSIOONID

Need toimivad suurepäraselt erinevates ventilatsioonisüsteemides:

  • köögi väljalaskesüsteemid;
  • tööstuslike pagaritöökodade ventilatsioon jne;
  • keevitamisel tekkivate gaaside eemaldamine.
  • Mõeldud rasva sisaldava saastunud kuuma õhu väljatõmbeks temperatuurini 120 ° C kõrge vastupanu tingimustes

KONSTRUKTSIOON

  • Ventilaatori korpus on valmistatud tsingitud terasest, mille heli- ja soojusisolatsioon on 50 mm mineraalvillast.
  • Väljatõmmatav mootor-tiiviku seade tagab kiire ja hõlpsa puhastamise hõlpsalt ventilaatori sisemusse.
  • Sisselaske- ja väljunddüüside ehk ava läbimõõt vastab ventilatsioonikanalite standardsetele mõõtmetele.
  • Ühendustel on kanalitega ühenduse tihendamiseks kummist tihend.
  • Ventilaator on paigaldatud vibratsioonisummutitega kinnitusraamile.

MOOTOR

  • Kasutatakse ülimalt usaldusväärset ühefaasilist või kolmefaasilist mootorit ja terasest suure jõudlusega tsentrifugaalset tiivikut.
  • Mootor on hooldusvaba ja sellel on sisseehitatud juhtmetega termokontaktid välise ülekuumenemiskaitseseadmega ühendamiseks.
  • Mootori isolatsioonimähise klass F.
  • Kaitse tüüp IP 54.

KIIRUSE REGULEERIMINE

  • Reguleerimine võib olla nii sujuv kui ka järk-järguline ning see toimub türistori või trafo regulaatori abil.
  • Ühe juhtimisseadmega saab ühendada mitu ventilaatorit tingimusel, et kogu võimsus ja töövool ei ületa kontrolleri nominaal parameetreid

PAIGALDAMINE

  • Ventilaator on ette nähtud ühendamiseks ümmarguste õhukanalitega.
  • Ühendus elektrivõrguga toimub mootorile kinnitatud klemmikarbi abil.
  • Elektrikaabli pikkus tuleb valida varuga, võttes arvesse mootori tiiviku kallutamist/avamist.



TÄHISED
E: ühefaasiline
D: kolmefaasiline
Postide arv: 2, 4, 6



Kaal 26 kg
Toote tüüp
Bränd

Mudel
Kasutusala

,

Värv

Materjal

Max. võimsus (W)
Max. vool (A)
Напряжение (V)

Фазность (Ph)

Sagedus (Hz)

,

Тип мотора

Maksimumvõimsus (m³/h)
Max. müratase (dB)
Funktsionaalsus

Paigalduse Tüüp

,

Kanali tüüp

Ümar

Kaitseklass (IP)

Min. temperatuur (°C)
Max. temperatuur (°C)

110

Max. pöörlemiskiirus (rpm)
Kanalite läbimõõt (mm)

315

Pikkus (mm)

Laius (mm)
Kõrgus (mm)

Tehnilised Andmed

Parameter KSK 315 4E
50 Hz
KSK 315 4E
60 Hz
Measurement unit
Voltage 230 230 V
Frequency 50 60 Hz
Sound pressure level at 3 m distance 46 47 dBА
Power 304 383 W
Maximum air capacity 1970 2310 m³/h
RPM 1475 1750 min-1
Protection rating IP 54 IP 54
Weight 53 53 kg
Current 1.84 1.72 A

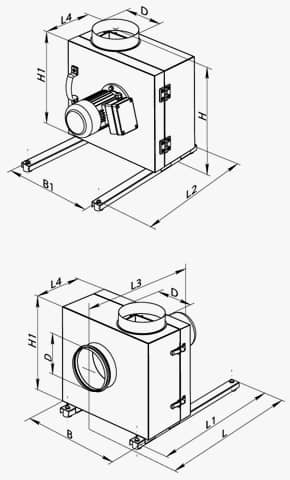

Mõõtmed

Parameter Value Measurement unit
∅D 315 mm
B 690 mm
B1 550 mm
H 708 mm
H1 600 mm
L 715 mm
L1 700 mm
L2 650 mm
L3 612 mm
L4 327 mm
